微水密度傳感器YAT/RDT-2F
微水密度傳感器YAT/RDT-2F
1、產品簡介
YAT/RDT-2F型SF6微水密度在線監測傳感器主要應用于變電站內采用 SF6氣體絕緣的高壓電氣設備的在線監測，該SF6在線監測系統能夠?qū)崟r(shí)在線監測高壓電氣設備中的SF6氣體壓力、密度、溫度、露點和PPM值，并提供SF6氣體水分超標報警、密度報警等功能。高品質的與智能化電子部件的完美結合，使得該傳感器成功應用于各種極端惡劣的工業環境中。高分子薄膜式探頭和自動校準軟件，在干燥環境是理想的應用，另外，探頭是抗結露、油氣且適合大多數化學環境。智能自動校準和再捕獲過程使該露點儀成為一個高等級設備且維護量達到最小。
密度采用了進口高穩定性傳感器，傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高。內置硬件溫度一次補償技術，確保密度精確計算
應用領域：SF6 GIS、SF6高壓開關等。
● 同時監測SF6濕度、密度
● 重復性好、響應速度快
● 支持在線設置報警與閉鎖門限值
● 先進的探頭保護功能
● 抗污染、抗干擾
● 靈敏度高、穩定性好
3、主要參數
濕度指標：
測量范圍：50～1,000 μl/l或-60℃～+20℃
測量精度：≤ ± 2℃
報警門限： 300 μl/l或自定義
密度指標：
測量范圍：-0.100～1.00 MPa或定制
測量精度：優于±1％ F.S.
報警門限：0.52 MPa 或自定義
報警解除：0.53 MPa 或自定義
閉鎖門限：0.50 MPa 或自定義
閉鎖解除：0.51 MPa 或自定義
濕度指標：
溫度測量范圍：-55℃～+125℃
溫度測量精度：± 0.5℃
其它指標：
通訊接口：隔離型RS-485,Modbus RTU協議或定制
通訊速率：2400 bps或可配置
電源電壓：9～36VDC
工作環境：-40℃～＋85℃ ≤95％RH
連接螺紋： G1/2或定制
電纜長度：標配1米，5芯
4、傳感器電纜定義
|
引腳 |
功能定義 |
備注 |
|
1 |
Vin |
電源正極 |
|
2 |
GND |
電源地 |
|
3 |
RS485A |
|
|
4 |
RS485B |
|
|
5 |
NC或4-20mA |
NC或4-20mA電流輸出 |

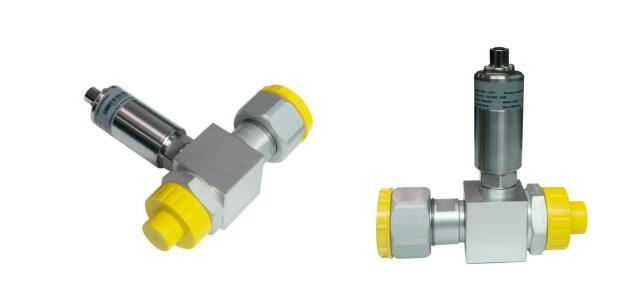

5、安裝效果圖

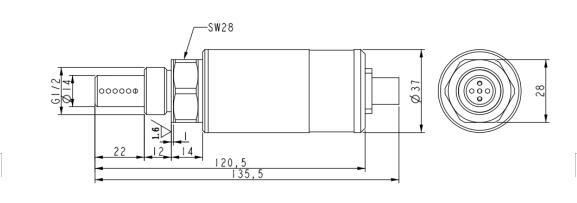

6、外形尺寸圖
|
|
